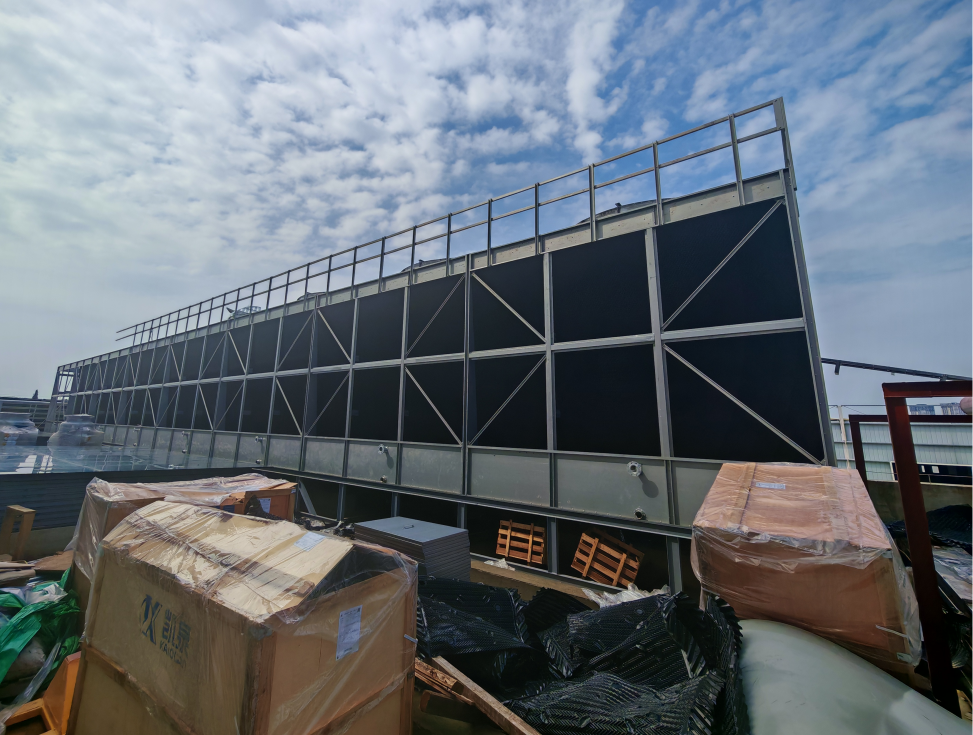

在工業(yè)循環(huán)冷卻水系統(tǒng)中，冷卻塔淋水填料不僅是熱交換的核心媒介，更是決定整個(gè)系統(tǒng)能效比（EER）的關(guān)鍵變量。作為一名在冷卻塔維修行業(yè)深耕十五年的技術(shù)專家，我見證了無數(shù)企業(yè)因?yàn)楹鲆?strong>冷卻塔淋水填料的維護(hù)而導(dǎo)致的能耗飆升、設(shè)備停機(jī)甚至安全事故。本文將摒棄泛泛而談的理論，從材料學(xué)、流體力學(xué)、微生物學(xué)以及運(yùn)維實(shí)操等多個(gè)維度，對冷卻塔淋水填料進(jìn)行全方位的深度剖析，旨在為行業(yè)從業(yè)者提供一套可落地的“全生命周期管理方案”。

---

一、冷卻塔淋水填料的熱力學(xué)基礎(chǔ)與結(jié)構(gòu)演變

要理解冷卻塔淋水填料的重要性，首先必須明白其在熱交換過程中的物理角色。冷卻塔的核心任務(wù)是將攜帶廢熱的冷卻水通過氣水接觸，將熱量傳遞給空氣，從而降低水溫。冷卻塔淋水填料的作用在于增加氣水接觸面積、延長接觸時(shí)間，并引導(dǎo)氣流均勻分布。如果沒有高效的冷卻塔淋水填料，冷卻塔將退化為簡單的噴淋裝置，熱交換效率將下降60%以上。

1.1 材質(zhì)演變：從木材水泥到高分子復(fù)合材料

早期的冷卻塔多采用木材或鋼筋混凝土結(jié)構(gòu)，其冷卻塔淋水填料往往是由木條或石棉水泥板制成，不僅重量大、易腐蝕，而且熱力性能極不穩(wěn)定。隨著材料科學(xué)的進(jìn)步，現(xiàn)代工業(yè)冷卻塔普遍采用改性聚氯乙烯（PVC）、改性聚丙烯（PP）甚至陶瓷等高分子材料。

目前市場上主流的冷卻塔淋水填料材質(zhì)分析如下：

• PVC（聚氯乙烯）： 具有優(yōu)異的阻燃性和親水性，波紋設(shè)計(jì)靈活，是逆流塔和橫流塔的首選。但其耐溫上限一般為60℃，長期暴露在紫外線下易老化變脆。
• PP（聚丙烯）： 耐溫性能更好，可達(dá)80℃-100℃，且抗紫外線能力強(qiáng)，不易脆化。但其親水性略差于PVC，且成本較高。
• 陶瓷/金屬填料： 主要用于高溫工業(yè)場景（如鋼鐵、電力），耐腐蝕、耐高溫，但造價(jià)昂貴，且由于重量大，對塔體結(jié)構(gòu)承重要求極高。

1.2 波型結(jié)構(gòu)對熱力性能的影響

冷卻塔淋水填料的波型設(shè)計(jì)是其技術(shù)含量的集中體現(xiàn)。常見的波型有點(diǎn)波、斜波、S波、折波以及蜂窩狀填料。

• 點(diǎn)波/蜂窩填料： 主要用于橫流塔，風(fēng)阻小，不易堵塞，適合水質(zhì)較差的環(huán)境。
• S波/斜波填料： 多用于逆流塔，熱力性能極佳，氣水?dāng)_動(dòng)強(qiáng)烈，但對水質(zhì)要求高，容易結(jié)垢。

在實(shí)際維修中，我們發(fā)現(xiàn)冷卻塔淋水填料的波高、波距以及傾斜角度的微小偏差，都會(huì)導(dǎo)致“干區(qū)”或“濕區(qū)”分布不均，直接造成出水溫度偏差（ΔT）不達(dá)標(biāo)。因此，選擇冷卻塔淋水填料時(shí)，不能只看價(jià)格，必須進(jìn)行熱力阻力計(jì)算。

---

二、冷卻塔淋水填料的選型邏輯與常見誤區(qū)

許多企業(yè)在采購或更換冷卻塔淋水填料時(shí)，往往陷入“唯價(jià)格論”或“盲目跟風(fēng)”的誤區(qū)，導(dǎo)致新填料上線后效果不升反降。作為專家，我必須強(qiáng)調(diào)：冷卻塔淋水填料的選型必須基于“水質(zhì)、水溫、風(fēng)量”三要素進(jìn)行定制化匹配。

2.1 水質(zhì)對冷卻塔淋水填料材質(zhì)的決定性作用

水質(zhì)是影響冷卻塔淋水填料壽命的第一殺手。

• 高硬度水質(zhì)（鈣鎂離子高）： 極易在冷卻塔淋水填料表面結(jié)垢。此類環(huán)境應(yīng)優(yōu)先選用表面光滑、不易掛膜的PP材質(zhì)，或者采用寬通道的蜂窩填料，減少堵塞風(fēng)險(xiǎn)。
• 強(qiáng)腐蝕性水質(zhì)（酸堿度異常或含氯）： 必須選用抗腐蝕等級更高的改性PVC或不銹鋼填料。普通PVC在強(qiáng)酸環(huán)境下會(huì)迅速降解，導(dǎo)致冷卻塔淋水填料碎片化，甚至堵塞冷凝器。
• 含懸浮物/油污水質(zhì)： 應(yīng)避免使用波距過密的S波填料，建議使用點(diǎn)波或網(wǎng)格填料，并配合高效的旁濾系統(tǒng)。

2.2 熱力計(jì)算與氣水比的匹配

冷卻塔淋水填料的體積（容積散質(zhì)系數(shù)βxv）必須與冷卻塔的氣水比（G/L）相匹配。如果填料層厚度不足，氣水接觸時(shí)間不夠，出水溫度必然偏高；如果填料層過厚，風(fēng)阻急劇增加，風(fēng)機(jī)功耗將呈指數(shù)級上升。
我們在為某大型化工廠進(jìn)行冷卻塔改造時(shí)，通過CFD（計(jì)算流體力學(xué)）模擬發(fā)現(xiàn)，原有的冷卻塔淋水填料布局導(dǎo)致氣流短路，塔中心風(fēng)速不足。通過更換為變截面、分區(qū)域的冷卻塔淋水填料組合，在不更換風(fēng)機(jī)的情況下，將冷卻效率提升了12%。

---

三、冷卻塔淋水填料的結(jié)垢、堵塞與生物粘泥機(jī)理

冷卻塔淋水填料在運(yùn)行1-3年后，普遍會(huì)出現(xiàn)堵塞現(xiàn)象。這不僅僅是外觀問題，更是熱力性能衰減的根源。深入理解堵塞機(jī)理，是制定科學(xué)清洗方案的前提。

3.1 化學(xué)結(jié)垢：碳酸鈣與硫酸鈣的析出

當(dāng)循環(huán)水中的鈣、鎂離子濃度超過其溶解度積時(shí)，會(huì)在冷卻塔淋水填料表面析出形成水垢。水垢的導(dǎo)熱系數(shù)極低（僅為鋼材的1/50），1mm厚的水垢相當(dāng)于增加了0.5℃-1.0℃的熱阻。
冷卻塔淋水填料結(jié)垢通常從波峰和波谷的拐點(diǎn)開始，因?yàn)檫@些地方水流速度變化劇烈，最容易成為晶核附著點(diǎn)。一旦結(jié)垢形成，會(huì)進(jìn)一步降低流速，形成“結(jié)垢-流速降低-更易結(jié)垢”的惡性循環(huán)。

3.2 生物粘泥：軍團(tuán)菌與藻類的溫床

冷卻塔淋水填料表面濕潤、溫度適宜、營養(yǎng)豐富，是細(xì)菌和藻類繁殖的天堂。

• 藻類： 光合作用產(chǎn)生的氧氣泡會(huì)阻礙水流，其分泌的粘性物質(zhì)會(huì)吸附懸浮物。
• 異養(yǎng)菌/硫酸鹽還原菌： 它們代謝產(chǎn)生的生物膜（Biofilm）像膠水一樣包裹住冷卻塔淋水填料，不僅增加風(fēng)阻，還會(huì)導(dǎo)致填料材質(zhì)的微生物腐蝕（MIC）。
• 軍團(tuán)菌： 這是一個(gè)嚴(yán)重的公共衛(wèi)生隱患，冷卻塔淋水填料是軍團(tuán)菌的主要滋生源，必須定期進(jìn)行殺菌滅藻處理。

3.3 懸浮物與粉塵的物理堵塞

在空氣質(zhì)量較差或周邊有施工的環(huán)境中，大量的粉塵、飛絮會(huì)隨空氣進(jìn)入塔內(nèi)，與循環(huán)水中的油污、藥劑殘留混合，形成類似“混凝土”的硬塊，死死卡在冷卻塔淋水填料的間隙中。這種堵塞單純靠水沖洗很難去除，必須進(jìn)行機(jī)械疏通或化學(xué)剝離。

---

四、冷卻塔淋水填料的清洗、修復(fù)與更換實(shí)操指南

當(dāng)冷卻塔淋水填料出現(xiàn)以下癥狀時(shí)，必須立即進(jìn)行干預(yù)：出水溫度異常升高、塔體飄水嚴(yán)重、風(fēng)機(jī)電流增大、填料層壓差超過50Pa。

4.1 冷卻塔淋水填料的清洗工藝全解析

1. 物理清洗（高壓水射流）：
這是最基礎(chǔ)的手段。利用100-200bar的高壓水槍對冷卻塔淋水填料進(jìn)行逐層沖洗。

• 優(yōu)點(diǎn)： 環(huán)保、無腐蝕、操作簡單。
• 缺點(diǎn)： 對生物粘泥和老垢效果差，且容易損傷脆弱的PVC片材。
• 專家提示： 沖洗時(shí)應(yīng)從上至下，噴頭與填料表面保持45度角，避免直射造成填料破損。

2. 化學(xué)清洗（酸洗與堿洗）：
針對結(jié)垢嚴(yán)重的冷卻塔淋水填料。

• 酸洗（鹽酸/檸檬酸）： 用于去除碳酸鈣垢。濃度需控制在3%-5%，并添加緩蝕劑，防止酸液腐蝕填料骨架。浸泡時(shí)間不宜超過4小時(shí)。
• 堿洗（NaOH）： 用于去除有機(jī)污垢和油污。
• 殺菌剝離劑： 使用氧化性殺菌劑（如次氯酸鈉、二氧化氯）或非氧化性殺菌劑進(jìn)行循環(huán)浸泡，殺滅微生物并剝離粘泥。
• 注意： 化學(xué)清洗后的廢液必須中和處理達(dá)標(biāo)后排放，嚴(yán)禁直排。

3. 在線清洗與離線清洗的選擇：

• 在線清洗： 不停機(jī)，通過投加藥劑循環(huán)。優(yōu)點(diǎn)是不影響生產(chǎn)，但清洗不徹底，適合輕度污染。
• 離線清洗： 將冷卻塔淋水填料吊出，在專用清洗池中處理。優(yōu)點(diǎn)是清洗徹底，可100%恢復(fù)性能，缺點(diǎn)是需停機(jī)，人工成本高。對于使用超過5年的冷卻塔淋水填料，強(qiáng)烈建議離線清洗。

4.2 冷卻塔淋水填料的修復(fù)技術(shù)

很多時(shí)候，冷卻塔淋水填料只是局部破損或變形，全部更換成本太高。我們可以采用以下修復(fù)技術(shù)：

• 粘接法： 使用專用的PVC/PP膠水，對斷裂的填料片進(jìn)行粘接。需注意膠水的耐溫性和耐水性。
• 組裝法： 對于蜂窩填料，可更換損壞的單管，無需整體報(bào)廢。
• 整形： 利用熱風(fēng)槍對變形的填料片進(jìn)行加熱矯正，恢復(fù)其波型結(jié)構(gòu)。

4.3 冷卻塔淋水填料的更換標(biāo)準(zhǔn)與施工規(guī)范

當(dāng)冷卻塔淋水填料出現(xiàn)以下情況，必須整體更換：

• 材質(zhì)老化變脆，手捏即碎。
• 變形嚴(yán)重，無法通過整形恢復(fù)，導(dǎo)致氣流短路。
• 堵塞物已深入填料內(nèi)部，清洗后透光率仍低于60%。
• 多次修復(fù)后，熱力性能仍無法達(dá)標(biāo)。

更換施工規(guī)范：

1. 拆除： 嚴(yán)禁暴力拆除，避免損壞塔體結(jié)構(gòu)和收水器。
2. 清理： 徹底清理塔底淤泥、雜物，修補(bǔ)破損的格柵。
3. 安裝： 冷卻塔淋水填料安裝必須平整，塊與塊之間緊密拼接，與塔壁間隙需用軟材料封堵，防止旁通風(fēng)流。
4. 淋水測試： 安裝完畢后必須進(jìn)行淋水試驗(yàn)，觀察布水是否均勻，有無干斑。

---

五、冷卻塔淋水填料的預(yù)防性維護(hù)與智能化管理

最高明的維修是“免維修”。通過科學(xué)的預(yù)防性維護(hù)，可以將冷卻塔淋水填料的使用壽命從3年延長至8年甚至10年。

5.1 水質(zhì)管理是核心

控制循環(huán)水的濃縮倍數(shù)（COC）是保護(hù)冷卻塔淋水填料的關(guān)鍵。

• 控制硬度： 投加阻垢劑，防止鈣鎂離子析出。
• 控制微生物： 定期投加廣譜殺菌劑，建議交替使用氧化性和非氧化性殺菌劑，防止產(chǎn)生抗藥性。
• 控制懸浮物： 優(yōu)化旁濾系統(tǒng)（Side-stream filtration），確保進(jìn)塔水質(zhì)濁度低于20NTU。

5.2 智能監(jiān)測技術(shù)的應(yīng)用

隨著工業(yè)4.0的發(fā)展，冷卻塔淋水填料的維護(hù)也進(jìn)入了智能時(shí)代。

• 在線監(jiān)測傳感器： 實(shí)時(shí)監(jiān)測進(jìn)出水溫度、壓力差（風(fēng)阻）、pH值、電導(dǎo)率。
• AI預(yù)測性維護(hù)： 通過大數(shù)據(jù)分析冷卻塔淋水填料的結(jié)垢趨勢，在性能大幅下降前自動(dòng)觸發(fā)清洗警報(bào)。
• 無人機(jī)/機(jī)器人巡檢： 利用搭載熱成像的無人機(jī)檢測冷卻塔淋水填料的布水均勻性，利用爬壁機(jī)器人進(jìn)行水下清洗。

5.3 季節(jié)性維護(hù)策略

• 夏季（高負(fù)荷期）： 增加殺菌頻率，每日巡檢飄水情況，關(guān)注風(fēng)機(jī)電流變化。
• 冬季（停機(jī)期）： 這是對冷卻塔淋水填料進(jìn)行深度保養(yǎng)的最佳時(shí)機(jī)。排空積水，進(jìn)行徹底清洗，對填料進(jìn)行防凍保護(hù)（如覆蓋保溫膜），檢查支架腐蝕情況并做防腐處理。

---

六、冷卻塔淋水填料行業(yè)的新材料與未來趨勢

作為行業(yè)專家，我必須指出冷卻塔淋水填料領(lǐng)域的前沿動(dòng)態(tài)，幫助企業(yè)在技術(shù)迭代中保持領(lǐng)先。

6.1 納米改性與超親水涂層

新型納米技術(shù)正在重塑冷卻塔淋水填料。通過在PVC/PP表面噴涂超親水納米涂層，可以使水膜更薄、更均勻，氣水交換面積增加20%以上，同時(shí)由于表面張力的改變，污垢更難附著，實(shí)現(xiàn)了“自清潔”效果。

6.2 環(huán)保型生物基填料

為了響應(yīng)“雙碳”戰(zhàn)略，利用生物基塑料（如PLA）或可降解復(fù)合材料制造的冷卻塔淋水填料正在研發(fā)中。雖然目前成本較高，但其全生命周期的碳排放顯著降低，是未來的重要方向。

6.3 仿生學(xué)結(jié)構(gòu)設(shè)計(jì)

模仿自然界高效換熱結(jié)構(gòu)（如鯊魚皮、荷葉效應(yīng)）的冷卻塔淋水填料正在實(shí)驗(yàn)室走向應(yīng)用。這種仿生波紋能有效降低風(fēng)阻，同時(shí)利用微結(jié)構(gòu)抑制生物附著。

---

七、常見問題解答（FAQ）

Q1：冷卻塔淋水填料堵塞會(huì)導(dǎo)致哪些具體后果？
A：冷卻塔淋水填料堵塞首先會(huì)導(dǎo)致冷卻效率下降，使主機(jī)（如空壓機(jī)、注塑機(jī)）因水溫過高而報(bào)警停機(jī)；其次會(huì)增加風(fēng)機(jī)負(fù)荷，導(dǎo)致電機(jī)過載燒毀；最后，堵塞處易滋生軍團(tuán)菌，帶來公共衛(wèi)生風(fēng)險(xiǎn)。

Q2：如何判斷冷卻塔淋水填料是否需要更換？
A：觀察法：看填料是否變脆、發(fā)黃、變形；觸摸法：用手掰，若易碎則需更換；測試法：測量進(jìn)出水溫差和風(fēng)阻，若性能下降超過15%且清洗無效，則必須更換。

Q3：不同顏色的冷卻塔淋水填料有區(qū)別嗎？
A：有。藍(lán)色、黑色通常添加了抗紫外線劑和阻燃劑，壽命更長；白色填料多為原生料，透光性好但易長藻；綠色填料通常針對特定工業(yè)環(huán)境定制。顏色本身不是質(zhì)量標(biāo)準(zhǔn)，關(guān)鍵看材質(zhì)配方。

Q4：冷卻塔淋水填料可以混用嗎？
A：絕對不建議。不同材質(zhì)（如PVC和PP）的熱膨脹系數(shù)不同，混用會(huì)導(dǎo)致受力不均，加速損壞。不同波型的填料氣動(dòng)特性不同，混用會(huì)破壞氣流組織，產(chǎn)生短路。

---

結(jié)語

冷卻塔淋水填料看似只是冷卻塔中的一個(gè)組件，實(shí)則是工業(yè)循環(huán)水系統(tǒng)的“心臟瓣膜”。它的狀態(tài)直接關(guān)系到企業(yè)的生產(chǎn)安全、能耗成本和環(huán)保合規(guī)。通過本文的深度解析，希望能幫助您建立起對冷卻塔淋水填料的系統(tǒng)性認(rèn)知。

請記住：冷卻塔淋水填料的管理不是一次性的維修，而是一個(gè)涵蓋選型、運(yùn)行、清洗、修復(fù)、更換的全生命周期過程。只有像對待精密儀器一樣呵護(hù)冷卻塔淋水填料，才能讓您的冷卻系統(tǒng)始終保持在最佳能效狀態(tài)。在未來的冷卻塔運(yùn)維中，智能化、新材料化將是冷卻塔淋水填料發(fā)展的必然趨勢，盡早布局，方能占據(jù)行業(yè)競爭的制高點(diǎn)。

如果您正面臨冷卻塔淋水填料老化、效率低下或選型困惑，請務(wù)必尋求專業(yè)機(jī)構(gòu)的幫助，切勿因小失大。因?yàn)樵诠I(yè)冷卻的戰(zhàn)場上，冷卻塔淋水填料就是您最前線的士兵。
