告別“頭痛醫頭”的粗放模式：從材料科學到流體力學，深度解析 冷卻塔填料的毛病如何治理 的核心邏輯

在工業循環水系統的運維戰場上，冷卻塔填料往往是最“委屈”的部件。它默默承受著高溫水的噴淋、冷空氣的沖刷、微生物的侵蝕以及自身材料的老化，卻常常因為一次堵塞或塌陷而被全盤否定。作為一名在冷卻塔維修行業深耕二十年的專家，我必須直言不諱地指出：冷卻塔填料的毛病如何治理，絕不是簡單的“壞了就換”，更不是“沖沖就好”。它是一門涉及高分子材料學、流體動力學、腐蝕電化學以及項目管理的交叉學科。

許多企業在面對填料問題時，往往陷入兩個極端：要么為了省錢而“帶病運行”，導致能耗飆升、停機頻繁；要么為了省事而“全盤更換”，造成巨大的資產浪費。實際上，冷卻塔填料的毛病如何治理的本質，是在全生命周期成本（LCC）視角下，尋找“修復成本”與“性能損失”之間的最佳平衡點。本文將徹底摒棄那些千篇一律的“維修手冊”式說教，為您深度拆解冷卻塔填料的毛病如何治理的實戰技法、診斷邏輯與預防策略。掌握冷卻塔填料的毛病如何治理的精髓，能讓您的冷卻塔運維從“救火隊”轉型為“健康管理師”。

---

一、 精準診斷：為什么“看一眼”無法解決 冷卻塔填料的毛病如何治理 的問題？

在討論具體的治理手段前，我們必須先解決一個核心問題：如何精準識別填料的“病癥”？冷卻塔填料的毛病如何治理的第一步，不是動手，而是“診斷”。

1. 拒絕“經驗主義”，擁抱數據化檢測

傳統的維修往往依賴工人爬塔目測，但這對于隱蔽的內部損傷（如填料內部的生物粘泥堆積、波紋的微裂紋）毫無辦法。

• 紅外熱成像技術：利用無人機或手持設備掃描塔內。填料堵塞區域因熱交換效率低，在紅外圖上會呈現明顯的“熱斑”或“冷區”。這是判斷冷卻塔填料的毛病如何治理是否需要物理清洗的金標準。
• 聲發射檢測（AE）：對于金屬結構件與填料的連接處，利用聲發射傳感器捕捉裂紋擴展的彈性波。這能提前預警填料因老化產生的微裂紋，避免突發性塌陷。
• 材質取樣分析：對疑似老化的填料進行破壞性取樣，檢測氧指數（LOI）、拉伸強度和維卡軟化溫度。如果氧指數下降超過20%，說明材料已嚴重降解，此時冷卻塔填料的毛病如何治理的答案只能是“更換”，而非“修復”。

2. “病癥”分類：堵塞、腐蝕與變形的三角博弈

冷卻塔填料的毛病如何治理必須對癥下藥。填料的故障通常分為三類，治理策略截然不同：

• I類：物理堵塞（垢層與生物膜）
  • 特征：填料表面覆蓋硬垢或滑膩的生物粘泥，風阻上升，風機電流增加。
  • 治理核心：清洗。包括高壓水射流、化學酸洗/堿洗、剝離劑處理。
• II類：化學腐蝕（材質降解）
  • 特征：填料表面粉化、變脆、發黃，甚至出現穿孔。常見于酸堿環境或強氧化劑殘留。
  • 治理核心：無法物理修復，必須更換耐腐蝕材質（如PPS、PVDF）。
• III類：物理變形（塌陷與破裂）
  • 特征：填料層高度壓縮，波紋倒伏，局部破損。通常由水流沖擊、結冰或支撐結構失效引起。
  • 治理核心：局部修補（熱熔焊接、卡扣加固）或整體更換。

專家強調：冷卻塔填料的毛病如何治理的誤區在于“一刀切”。用清洗的方法去治理腐蝕的填料，只會加速其破碎；用更換的方法去治理堵塞的填料，則是巨大的浪費。

---

二、 核心實戰： 冷卻塔填料的毛病如何治理 的四大技術流派

明確了“病癥”，我們進入實操環節。冷卻塔填料的毛病如何治理在技術層面主要有四大流派，需根據實際情況組合使用。

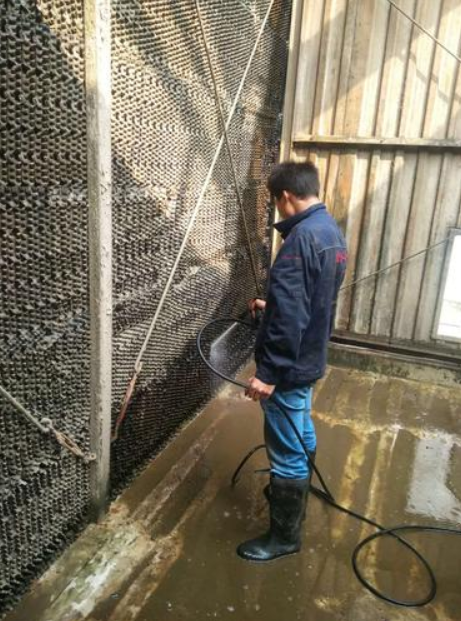

1. 物理清洗流派：高壓水射流的“微創手術”

這是冷卻塔填料的毛病如何治理中最基礎也是最常用的手段。

• 技術要點：
  • 壓力控制：針對PVC填料，壓力控制在150-200 bar；針對PP填料，可提升至250 bar。嚴禁超過300 bar，否則會擊穿波紋薄片。
  • 噴嘴選擇：旋轉渦輪噴嘴利用水楔作用剝離污垢，扇形噴嘴用于大面積沖洗。
  • 順序：自上而下，由內向外，避免二次污染。
• 適用場景：輕度至中度結垢、生物粘泥堆積。
• 局限性：無法去除嵌入波紋深處的硬垢，對材質老化無效。

2. 化學清洗流派：酸堿中和的“深度解毒”

當物理清洗無法解決問題時，冷卻塔填料的毛病如何治理必須引入化學手段。

• 除垢配方：
  • 主劑：氨基磺酸（對金屬腐蝕小）或稀釋鹽酸（濃度<5%）。
  • 助劑：緩蝕劑（若含有金屬件）、滲透劑（JFC）、分散劑。
  • 工藝：循環浸泡4-6小時，溫度控制在40-50℃。
• 殺菌滅藻：
  • 沖擊性投加：使用非氧化性殺菌劑（如異噻唑啉酮），濃度為日常維持的5-10倍，配合堿性剝離劑（pH 10-11）皂化油脂。
• 專家提示：冷卻塔填料的毛病如何治理中，化學清洗的風險最高。殘留酸液會導致填料“閃蝕”，因此漂洗必須徹底，直至出水pH值中性且氯離子含量<50ppm。

3. 結構修復流派：熱熔焊接與嵌套加固

針對填料破損和塌陷，冷卻塔填料的毛病如何治理需要“外科手術”。

• PP/PPS填料的熱熔焊接：
  • 工具：專用塑料擠出焊槍，溫度設定在260-280℃。
  • 材料：同材質的焊條。
  • 操作：將焊條加熱熔化，填入破損缺口，同時用壓輪壓實，使焊縫與母材平齊。這種方法強度可達母材的90%以上。
• 格柵與支撐的“嵌套加固”：
  • 問題：支撐格柵銹蝕穿孔，導致填料下沉。
  • 方案：不采用動火焊接（易破壞鍍鋅層），而是使用玻璃鋼或不銹鋼套筒進行嵌套加固，結構膠填充縫隙。這是冷卻塔填料的毛病如何治理中保護金屬結構的最佳實踐。

4. 納米涂層流派：表面改性的“再生術”

這是冷卻塔填料的毛病如何治理中的高階玩法，適用于輕度老化但未物理破損的填料。

• 技術原理：噴涂含二氧化硅和石墨烯的納米復合涂層。
• 效果：
  • 修復表面微裂紋，阻止氧氣進一步侵蝕。
  • 降低接觸角，恢復超親水性能（接觸角<10°）。
  • 增加表面硬度，抗沖擊能力提升40%。
• 價值：雖然增加了初期成本，但能將填料壽命延長3-5年，大幅降低冷卻塔填料的毛病如何治理的全周期頻率。

---

三、 系統治理： 冷卻塔填料的毛病如何治理 不能只盯著填料本身

很多維修失敗的案例證明：只換填料不修系統，等于“治標不治本”。冷卻塔填料的毛病如何治理必須具備系統思維。

1. 布水系統的“協同治療”

填料的堵塞往往是布水不均造成的。冷卻塔填料的毛病如何治理必須包含布水器的校準。

• 診斷：在集水盤鋪設感熱紙，運行1小時后觀察水痕分布。
• 治理：
  • 調整噴嘴角度，確保水流垂直沖擊填料波谷。
  • 清理噴嘴濾網，防止雜物擊穿填料。
  • 對于橫流塔，調整傾斜角度以適應填料層高度。
• 邏輯：均勻的布水能減少“干區”和“過濕區”，從源頭上減少結垢和生物滋生。

2. 收水器的“密封修復”

收水器失效會導致飄水，水滴攜帶的雜質會再次污染填料。冷卻塔填料的毛病如何治理中，收水器的維護常被忽視。

• 檢查：觀察塔頂是否有水霧溢出，檢查收水器葉片是否斷裂、粘連。
• 治理：
  • 更換老化的PVC收水器，升級為迷宮式或靜電式高效收水器。
  • 清洗收水器表面的水垢，恢復其捕水能力。
  • 在填料與塔壁的縫隙處加裝EPDM密封條，杜絕“短路氣流”。

3. 水質管理的“源頭阻斷”

冷卻塔填料的毛病如何治理的最高境界是“不治而愈”，即通過水質控制讓填料不生病。

• 旁濾系統：對于濁度高的循環水，必須啟動旁濾（砂濾/袋濾），將懸浮物控制在20mg/L以下。
• 阻垢分散劑：投加低磷或無磷阻垢劑，防止鈣鎂離子結晶。
• 生物控制：定期投加非氧化性殺菌劑，控制異養菌總數<10^5 CFU/mL。
  專家觀點：如果水質不達標，任何冷卻塔填料的毛病如何治理的努力都將在3個月內付諸東流。

---

四、 決策模型： 冷卻塔填料的毛病如何治理 的經濟性邊界

作為設備經理，您最關心的一定是成本。冷卻塔填料的毛病如何治理不僅是技術問題，更是經濟問題。

1. 維修 vs 更換的經濟臨界點

我們需要建立一個簡單的決策模型：

• 公式：當 維修成本 + 預期能耗損失 > 重置成本 × 0.6 時，建議更換。
• 解釋：
  • 維修成本：清洗、修補、人工、吊車費。
  • 預期能耗損失：舊填料風阻大，風機多耗的電費（按剩余壽命計算）。
  • 重置成本 × 0.6：通常認為，當維修費超過新填料價格的60%時，更換更劃算，因為新填料能帶來100%的性能恢復和更長的壽命。

2. 停機損失的量化

冷卻塔填料的毛病如何治理必須考慮隱性成本——停機損失。

• 計算：停機損失 = 停產工時 × 產能損失 + 啟動能耗 + 訂單違約金。
• 策略：對于關鍵生產線的冷卻塔，如果故障不影響主工藝，可采用“在線修復”或“分區域更換”；如果必須停機，則應利用檢修窗口期進行徹底治理，避免頻繁啟停。

3. 備件策略的優化

• 常備件：對于易損件（如噴嘴、收水器片），應建立安全庫存。
• 非常備件：填料本身體積大、價值高，不宜大量庫存。建議與供應商簽訂“緊急響應協議”，確保冷卻塔填料的毛病如何治理時能快速調貨。

---

五、 避坑指南： 冷卻塔填料的毛病如何治理 中的“智商稅”與“致命傷”

在行業實踐中，我見過太多因為錯誤操作導致的二次災害。以下是冷卻塔填料的毛病如何治理中必須警惕的雷區。

1. “暴力清洗”導致的物理損傷

• 現象：工人為了洗得干凈，把高壓水槍噴嘴貼著填料表面沖，或使用鋼絲刷硬擦。
• 后果：高壓水射流（>250bar）瞬間擊穿波紋薄片，鋼絲刷留下的劃痕成為應力集中點，導致后期開裂。
• 正解：冷卻塔填料的毛病如何治理要求噴嘴距離填料表面至少15-20cm，嚴禁使用金屬硬刷。

2. “錯用膠水”導致的化學腐蝕

• 現象：修補破損填料時，隨手使用502膠水或普通AB膠。
• 后果：這些膠水耐水性差，且可能釋放酸性物質腐蝕PP/PVC材質。幾個月后，膠水層發白、脫落，修補處再次開裂。
• 正解：必須使用專用的UPVC溶劑膠或PP熱熔焊條。冷卻塔填料的毛病如何治理在材料兼容性上絕不能含糊。

3. “新舊混用”的結構隱患

• 現象：為了省錢，只更換了填料層下半部分，或者將不同批次的填料混裝。
• 后果：新舊填料的彈性模量、熱膨脹系數不同，運行中產生相對滑移，導致連接處撕裂。不同廠家的波紋參數微小差異會破壞流場的連續性，產生亂流，降低換熱效率。
• 鐵律：冷卻塔填料的毛病如何治理中的“更換”必須是全層、同批次的整體更換。

4. “忽視地基”的本末倒置

• 現象：填料換了嶄新的，但支撐格柵已經銹穿或變形。
• 后果：新填料重量可能比舊填料大，銹蝕的格柵無法承重，導致整體塌陷。
• 教訓：冷卻塔填料的毛病如何治理的第一步是檢修支撐結構。皮之不存，毛將焉附？

---

六、 專家案例：一次教科書級的 冷卻塔填料的毛病如何治理 實戰

項目背景：某大型化工園區，2臺3000噸逆流冷卻塔，運行8年。
故障現象：夏季出水溫度高達36℃（設計32℃），逼近度8℃，風機電流超限20%，塔體周圍因飄水嚴重形成“酸雨區”。
初步診斷：填料因長期在酸性環境下運行，已大面積粉化、脆化，且支撐格柵銹蝕嚴重。
錯誤決策：業主最初計劃“高壓水清洗+局部修補”，預算8萬元。
干預與修正：

1. 深度探查：進場后發現，填料氧指數僅為18%（標準>26%），手捏即碎，且格柵銹蝕深度超過2mm。
2. 方案調整：判定不可修復，必須全塔更換。但考慮到預算壓力，采用“分級治理”策略：
   • 填料：更換為耐酸性更強的PPS材質（雖然單價高，但壽命長）。
   • 格柵：不更換，采用“不銹鋼襯板嵌套加固+環氧玻璃鋼防腐”技術，成本僅為更換新格柵的30%。
   • 布水器：保留原有管道，但更換為寬角度防堵塞噴嘴。
   • 收水器：升級為高效迷宮式。
3. 實施：
   • 舊填料拆除與分類回收。
   • 格柵除銹至Sa2.5級，涂刷環氧富鋅底漆+環氧云鐵中間漆。
   • 安裝不銹鋼襯板，嵌入格柵縫隙，用結構膠固定。
   • 鋪設新PPS填料，熱熔焊接修補運輸中產生的微小劃痕。
   • 布水器校準，確保水膜均勻覆蓋。
     結果：

• 總費用：35萬元（若全換格柵+填料需60萬元）。
• 效果：出水溫度穩定在31℃，逼近度3℃，飄水率<0.001%。
• 預測壽命：PPS填料在該工況下可運行10年以上。
  核心啟示：冷卻塔填料的毛病如何治理需要靈活的策略。在預算有限時，通過“材料升級+結構修復”的組合拳，往往能達到“花小錢辦大事”的效果。

---

七、 總結：從“治病”到“養生”的思維躍遷

冷卻塔填料的毛病如何治理，不僅是一次技術操作，更是一場管理思維的革命。

• 它要求我們敬畏科學，用數據診斷代替經驗主義；
• 它要求我們系統思考，將填料、布水、水質視為一個整體；
• 它要求我們精打細算，在維修成本與更換成本之間找到最優解。

在未來的運維工作中，請不要等到填料塌陷、水溫報警才想起治理。冷卻塔填料的毛病如何治理的最高境界，是建立一套“預防為主、治理為輔”的長效機制。通過定期的水質監測、科學的藥劑投加、及時的小修小補，我們可以將填料的“大病”消滅在萌芽狀態。

請記住，冷卻塔填料不是耗材，而是資產。冷卻塔填料的毛病如何治理的終極目標，不是讓填料“不壞”，而是讓它“物盡其用”，在全生命周期內為企業創造最大的冷量價值。因為，每一次成功的治理，都是對企業生產連續性和能源效率的有力護航。
