一、 冷卻塔填料一摸就碎 現象的直觀呈現與緊急預警

在工業循環水系統的日常巡檢中，運維人員最不愿看到的場景之一，便是打開冷卻塔檢修門后，發現原本應該堅韌且富有彈性的散熱膠片變得酥脆不堪。當手指輕輕劃過，填料瞬間崩裂、脫落，甚至化為粉末，這種冷卻塔填料一摸就碎的現象，是填料壽命終結的最直觀信號，也是整個冷卻系統即將面臨效率崩塌的紅色警報。

這不僅僅是簡單的物理破損，更是一種化學與物理雙重作用下的不可逆衰變。對于中央空調系統、工業注塑、發電廠凝汽器等依賴冷卻塔散熱的關鍵設備而言，冷卻塔填料一摸就碎意味著熱交換效率的斷崖式下跌，以及隨風飄散的碎片可能堵塞冷凝器銅管的巨大風險。很多企業往往因為忽視了這一早期信號，導致“帶病運行”，最終付出了高昂的維修代價和停機損失。本文將從專家視角，深度剖析這一現象的本質，并提供系統性的解決方案。

二、 冷卻塔填料一摸就碎 的核心成因深度剖析

要解決冷卻塔填料一摸就碎的問題，首先必須理解其背后的“病理學”機制。填料的破碎并非單一因素造成，而是環境應力、材質老化、化學腐蝕及人為操作失誤共同作用的結果。

1. 紫外線輻射與熱氧老化的雙重夾擊

冷卻塔長期暴露于戶外，紫外線（UV）是導致高分子材料老化的元兇。目前主流的冷卻塔填料多為改性聚氯乙烯（PVC）或聚丙烯（PP）。這些塑料分子在長波紫外線的轟擊下，分子鏈會發生斷裂，導致材料失去韌性。

當你發現冷卻塔填料一摸就碎時，往往是因為填料表面的抗UV層已被耗盡，基體樹脂開始光解。特別是在夏季高溫環境下，熱氧老化會加速這一過程。溫度每升高10℃，化學反應速度約增加一倍。填料在高溫水淋和烈日暴曬的雙重夾擊下，增塑劑不斷揮發，原本柔軟的膠片逐漸硬化、脆化，最終呈現出冷卻塔填料一摸就碎的粉化狀態。

2. 化學腐蝕與水質環境的侵蝕

工業循環水的水質極其復雜。如果系統處于酸性或強堿性環境，或者水中含有高濃度的氧化性殺菌劑（如余氯過高），會對填料產生致命腐蝕。

例如，某些工廠為了殺菌，長期投加過量的次氯酸鈉，且未進行有效的中和處理。強氧化劑會破壞PVC分子的氯原子結構，導致填料變色、發脆。這種由內而外的腐蝕往往比物理老化更可怕，因為它在外觀上可能僅表現為輕微變色，但內部結構已被掏空，一觸即潰。這種隱性的冷卻塔填料一摸就碎往往更難被及時發現，造成的危害也更大。

3. 機械應力與疲勞損傷

冷卻塔運行時，風機的震動、水流的沖擊以及冬季結冰的膨脹力，都會對填料產生機械應力。如果填料在安裝時未留伸縮縫，或者支架設計不合理，運行時的高頻震動會導致填料根部反復彎折，產生金屬疲勞般的“塑料疲勞”。

長此以往，填料根部會出現肉眼可見的裂紋，并迅速擴展至整個片材。當裂紋貫穿整個填料單元時，就會出現局部的冷卻塔填料一摸就碎。此外，冬季防凍措施不當，冰凌直接刺破填料，修復后的補丁處往往是應力集中點，極易率先破碎。

4. 材質本身的缺陷與回收料濫用

市場上存在部分劣質填料，為了降低成本，廠家在原料中摻入大量碳酸鈣填充母料，甚至使用回收廢塑料。這種填料不僅散熱性能差，而且力學性能極不穩定。碳酸鈣過量會導致填料變脆，抗沖擊能力大幅下降。

在這種情況下，即便運行時間不長，也可能出現冷卻塔填料一摸就碎的情況。這是典型的“先天不足”，屬于選型失誤，必須通過更換原生料填料來徹底解決。辨別方法很簡單：用鑰匙用力劃，劣質填料會留下深白色痕跡且邊緣起皮，而優質填料只會留下淺痕且具有彈性回復。

三、 冷卻塔填料一摸就碎 帶來的連鎖危害與風險評估

當冷卻塔填料一摸就碎的情況發生時，其影響絕不僅限于填料本身。它會引發一系列連鎖反應，嚴重威脅整個生產系統的安全與穩定。

1. 熱力性能的災難性下降

冷卻塔的核心功能是熱交換。完整的填料能提供巨大的散熱表面積和均勻的水膜分布。一旦出現冷卻塔填料一摸就碎，破碎的填料會堵塞進風窗，導致塔內通風量銳減。更嚴重的是，殘留的碎片無法形成完整的水膜，水流直接短路落下，熱交換效率可能在短時間內下降30%以上。

這直接導致冷凝溫度升高。對于制冷機組而言，冷凝溫度每升高1℃，能耗增加約3%-4%。如果不及時處理冷卻塔填料一摸就碎的問題，企業將面臨巨額的電費浪費和制冷效果不達標的生產事故。

2. “填料雨”引發的設備堵塞

冷卻塔填料一摸就碎最直接的后果是產生大量的懸浮物和碎片。這些碎片隨氣流被風機抽走，形成所謂的“填料雨”。它們會隨著循環水進入板式換熱器、殼管式冷凝器或工藝設備的夾套中。

由于填料碎片多為塑料材質，且形狀不規則，極易卡在換熱管間隙或閥門密封面處。這會導致冷凝器端差增大，甚至引發高壓跳機。清理這些微小的塑料碎片極其困難，往往需要化學清洗甚至物理拆卸，維修成本極高。因此，一旦發現冷卻塔填料一摸就碎，必須立即停機排查，防止碎片擴散。

3. 結構安全與環境污染隱患

填料碎片化后，塔內的承重結構會發生變化。如果大量填料脫落堆積在底部水池，可能造成進水口堵塞，甚至溢出水池。此外，破碎的塑料微粒若隨飄水排入環境，還面臨環保合規風險。對于玻璃鋼塔體，如果冷卻塔填料一摸就碎后長期未清理，酸性碎片在底部積水中的浸泡還可能腐蝕塔體玻璃鋼層，縮短塔體壽命。

四、如何精準診斷 冷卻塔填料一摸就碎 的嚴重程度

在決定維修方案前，必須對冷卻塔填料一摸就碎的程度進行量化評估。這需要一套科學的診斷流程，而非僅憑肉眼觀察。

1. “手感+目測”的初級診斷法

這是最直接的手段。戴上手套，隨機抽取不同位置（尤其是迎風面邊緣和底部承重區）的填料片。

• 輕度老化：填料表面有細微裂紋，手指按壓有輕微脆響，但不破碎。
• 中度老化：手指用力可捏出凹痕，卸力后無法回彈，邊緣開始剝落。
• 重度老化（即 冷卻塔填料一摸就碎 ）：輕微觸碰即斷裂，斷面粗糙無光澤，呈粉末狀或塊狀脫落，顏色發黃或發白（原色通常為透明或淺灰）。

同時觀察填料表面的污垢情況。如果伴隨著嚴重的結垢，可能掩蓋了填料的脆化情況，需要先高壓水槍沖洗后再進行觸摸測試，以免誤判冷卻塔填料一摸就碎的真實原因。

2. 儀器檢測與殘留應力測試

對于大型關鍵冷卻塔，建議使用硬度計檢測填料表面的邵氏硬度。全新的PVC填料硬度通常在70-80D左右，如果檢測數值異常偏高（如超過85D）或異常偏低（材質疏松），都是異常信號。

此外，可以取下一段填料進行“折斷測試”。用手反復彎折，記錄斷裂所需的力和斷裂面的形態。韌性材料斷裂面應有拉伸痕跡，而冷卻塔填料一摸就碎的斷裂面則是平整的脆性斷裂，無塑性變形。

3. 運行數據的反向驗證

對比歷史運行數據。如果發現冷卻塔出水溫度持續偏高，且逼近濕球溫度的極限，同時補水量異常增加（可能因飄水率增加），這往往是冷卻塔填料一摸就碎導致氣水分布不均的間接證據。結合巡檢時的物理診斷，可以100%確認故障。

五、應對 冷卻塔填料一摸就碎 的科學維修與更換策略

一旦確診為冷卻塔填料一摸就碎，唯一的根治手段就是更換。任何膠水粘補都是徒勞且危險的，因為基體材料已經失去強度，補丁只會加速脫落。以下是專家級的更換操作指南：

1. 停機與安全隔離

• 徹底斷電：不僅是風機，還包括塔內照明和相關的水泵聯動，執行“掛牌上鎖”（LOTO）程序。
• 排空與清理：盡量排空塔內積水，清理底部淤泥和原有的破碎填料。對于冷卻塔填料一摸就碎產生的大量碎屑，建議使用吸塵器或高壓水槍徹底清除，防止殘留碎片混入新填料中造成二次污染或堵塞。

2. 劣質填料的徹底清除

清除舊填料是重中之重。由于冷卻塔填料一摸就碎，清除過程要輕柔，避免暴力撬動損壞下方的支架和布水管。

• 技巧：從上往下逐層剝離。如果填料粉碎嚴重，可先用水浸泡軟化，再進行清理。
• 檢查支架：舊填料拆除后，必須仔細檢查骨架、拉筋和布水管。如果支架因長期承受碎填料的不均壓力而變形或生銹，必須同時矯正或更換。否則，新填料裝上去后會因受力不均而迅速損壞。

3. 新填料的選型：拒絕重蹈覆轍

這是解決冷卻塔填料一摸就碎問題的關鍵。在選型時，切勿只看價格。

• 材質選擇：
  • PVC（改性聚氯乙烯）：阻燃性好，耐溫60℃-70℃，親水性好，散熱效率高，是目前最主流的選擇。必須選擇含抗UV劑和抗氧化劑的原生料。
  • PP（聚丙烯）：耐溫可達90℃-100℃，耐酸堿腐蝕性能優于PVC，但親水性稍差，且易燃。適用于高溫循環水。
• 波型設計：
  • S波/斜交錯波：傳統波型，熱力性能好，但容易掛臟，且對水質要求高。
  • 點波/蜂窩式：不易堵塞，風阻小，但對材質韌性要求極高。如果材質不好，冷卻塔填料一摸就碎的風險更大。
• 壁厚與增強筋：優質填料的波峰和波谷處會有加強筋設計，增加抗彎折能力。壁厚通常在0.3mm-0.5mm之間，過薄易碎，過厚影響散熱。

專家建議：要求供應商提供原料的MFI（熔融指數）檢測報告和老化測試視頻。對于曾經發生過冷卻塔填料一摸就碎的項目，建議升級為“抗沖擊型”填料或采用收水器與填料一體化的高效能填料。

4. 精準安裝與調試

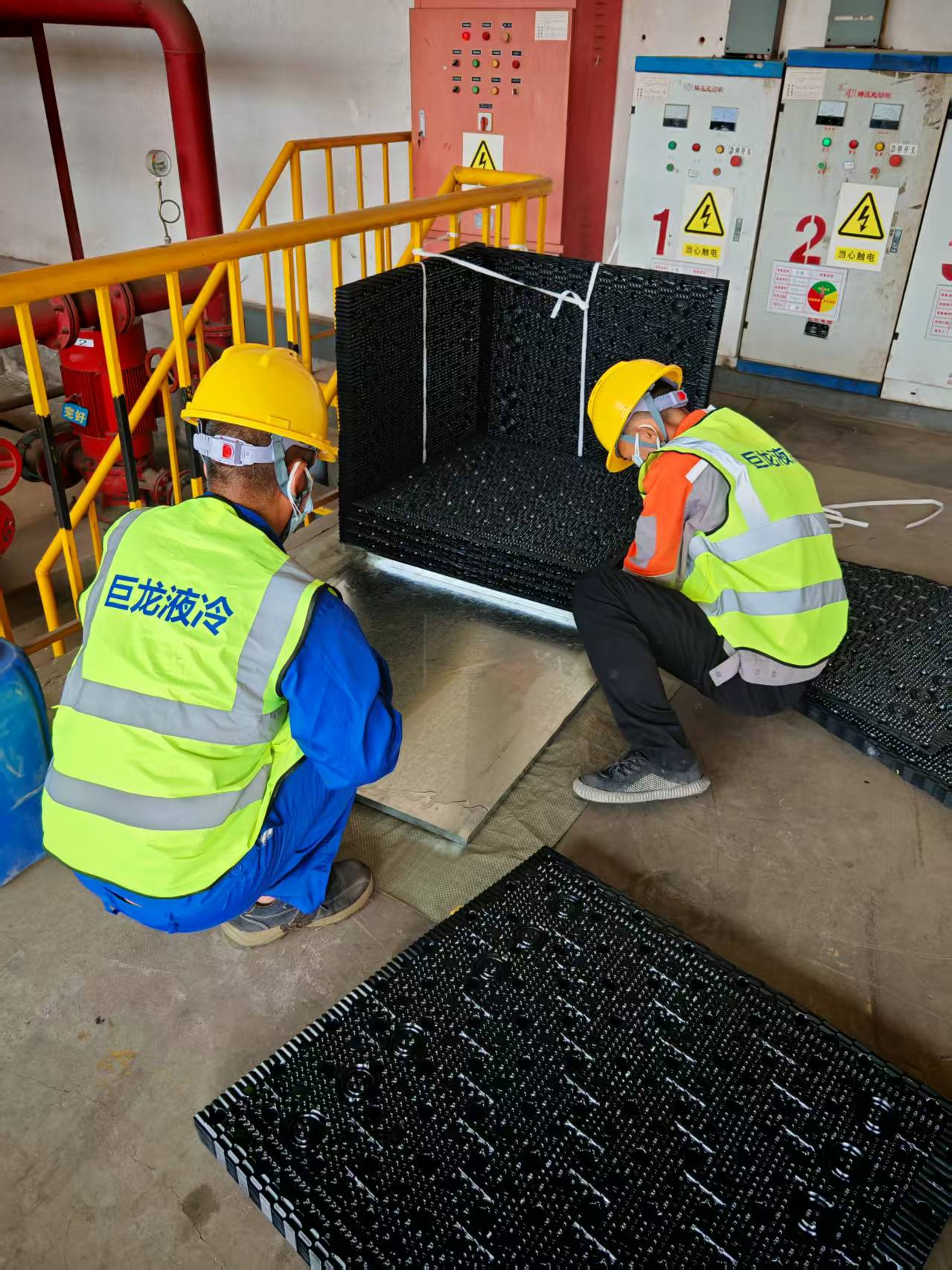

• 組裝：應在地面或平臺上預組裝，避免高空作業損壞填料。使用不銹鋼或防銹鍍鋅螺栓緊固，嚴禁使用鐵絲捆綁，以免生銹斷裂。
• 間距控制：填料塊之間必須預留熱膨脹間隙（通常10-20mm），這是防止夏季高溫擠壓導致填料脆裂的重要措施。
• 布水校驗：安裝完畢后，必須進行噴水測試。檢查布水管孔眼是否對正填料進風口，避免水流直接沖刷填料根部，造成根部應力集中而斷裂。

六、預防 冷卻塔填料一摸就碎 的長效運維機制

更換新填料只是開始，要避免幾年后再次出現冷卻塔填料一摸就碎，必須建立全生命周期的運維體系。

1. 水質管理是第一道防線

嚴格控制循環水的pH值（6.5-8.5）、余氯含量（<0.5mg/L）和懸浮物（<50mg/L）。定期投加阻垢緩蝕劑，防止水垢包裹填料造成的局部腐蝕和溫差應力。當水質惡化時，應加大排污量（BD），減少濃縮倍數，從源頭上減輕化學腐蝕對填料的侵害，延緩冷卻塔填料一摸就碎的發生。

2. 清洗工藝的規范化

很多時候，冷卻塔填料一摸就碎是因為錯誤的清洗方式造成的。

• 嚴禁高壓水槍直噴：高壓水（>0.3MPa）會擊穿填料表面的抗UV層，導致基材暴露，加速老化。
• 嚴禁強酸清洗：草酸或鹽酸清洗雖然去垢快，但會嚴重腐蝕PVC材質，使其變脆。應優先選用弱酸性或中性的專用清洗劑，并配合軟毛刷或氣水混合沖洗。
• 冬季防凍：在寒冷地區，停機時必須排空填料層積水，或采取輔助電加熱、旁通管等防凍措施，防止冰脹導致的物理破碎。

3. 定期的“體檢”制度

建立冷卻塔季度巡檢表，將“填料韌性檢查”列為必檢項。在夏季高溫來臨前（通常是4-5月），專門安排一次填料專項檢查。用手隨機抽檢，一旦發現有冷卻塔填料一摸就碎的早期征兆（如變硬、微裂紋），立即制定更換計劃，不要等到系統報警才行動。

4. 周圍環境的整治

如果冷卻塔周邊有產生酸性廢氣、粉塵或高溫熱氣的設備，應加裝導風筒或隔離罩，減少外部環境對填料的侵蝕。對于冷卻塔填料一摸就碎高發的化工、印染行業，建議選用抗腐蝕等級更高的PP材質或甚至不銹鋼掛片填料（雖成本高但壽命極長）。

七、行業誤區與專家辟謠

在處理冷卻塔填料一摸就碎的問題上，行業內存在一些常見的誤區，需要特別澄清：

• 誤區一：“填料碎了沒關系，補一點就行”
  • 真相：冷卻塔填料一摸就碎是系統性老化的表現，局部修補會破壞氣動流場，導致新舊填料接縫處應力集中，破碎速度更快。必須整體更換。
• 誤區二：“顏色越深的填料質量越好”
  • 真相：填料的顏色主要由色母決定，與質量無直接關系。有些劣質填料添加深色母是為了遮蓋回收料的雜色。判斷質量應看斷面的光澤度和韌性，而不是顏色。
• 誤區三：“只要不碎，就不用換”
  • 真相：即使填料沒碎，經過5-8年的運行，其表面也會因老化變得粗糙，親水性下降，且滋生大量生物粘泥。此時的熱效率已大幅衰減，繼續使用是“隱性浪費”。
• 誤區四：“所有填料都一樣，買最便宜的”
  • 真相：低價填料往往鈣粉含量超標，運行1-2年就會出現冷卻塔填料一摸就碎。綜合計算停機損失和能耗增加，優質填料的全生命周期成本（LCC）反而更低。

八、結論

冷卻塔填料一摸就碎，看似是一個簡單的物理現象，實則是冷卻系統老化、水質惡化、運維不當等多重因素交織的復雜工程問題。它不僅關系到設備的散熱效率，更直接影響到企業的生產連續性和能耗成本。

作為運維管理者，面對冷卻塔填料一摸就碎的狀況，絕不能抱有僥幸心理。必須從科學診斷入手，選用高品質的原生料填料，執行標準化的更換流程，并輔以精細化的日常水質管理和清洗維護。只有這樣，才能徹底擺脫“一摸就碎”的噩夢，構建一個高效、穩定、長壽命的冷卻水系統。

記住，冷卻塔填料的壽命不僅取決于出廠質量，更取決于后期的呵護。當你的手指下次觸碰到填料時，如果感覺到的是堅實與彈性，而不是酥脆與粉末，那才是真正的運維成功。對于冷卻塔填料一摸就碎的防治，預防永遠勝于治療，專業的選型加上規范的維護，是杜絕這一現象的唯一法門。
